Perfil de temperatura
Valores continuos de temperatura a lo largo de la ruta de sensado instalada.
Solución / Temperatura e incendios por fibra óptica
Vea la temperatura y el riesgo de incendio a lo largo de toda la ruta.
El sensado distribuido de temperatura de HERTZINNO convierte la fibra óptica pasiva en una línea continua de medición para cables eléctricos, túneles, centros de datos, almacenamiento de energía, tuberías y rutas industriales.
Perfil continuo de temperatura, localización de puntos calientes y lógica de alarma específica del proyecto.
Visibilidad térmica continua
Una fibra de sensado. Miles de puntos de temperatura localizados.
Los sensores puntuales solo miden ubicaciones seleccionadas. El sensado distribuido de temperatura mide a lo largo de toda la fibra instalada, ayudando a identificar calentamiento anormal entre sensores convencionales y a asociar cada valor de temperatura con una distancia física.
DTS mide temperatura. DAS mide vibración y perturbaciones acústicas. Ambas tecnologías pueden compartir una estrategia de infraestructura, pero no deben tratarse como sensores intercambiables.
Localización de puntos calientes
Localización por distancia de calentamiento anormal y eventos térmicos.
Tendencia y tasa de cambio
Comportamiento histórico y en tiempo real de la temperatura para alarmas y revisión de mantenimiento.
Lógica de alarmas por zonas
Umbrales y zonas de alarma definidos para cada activo y área operativa.
01 / Energía

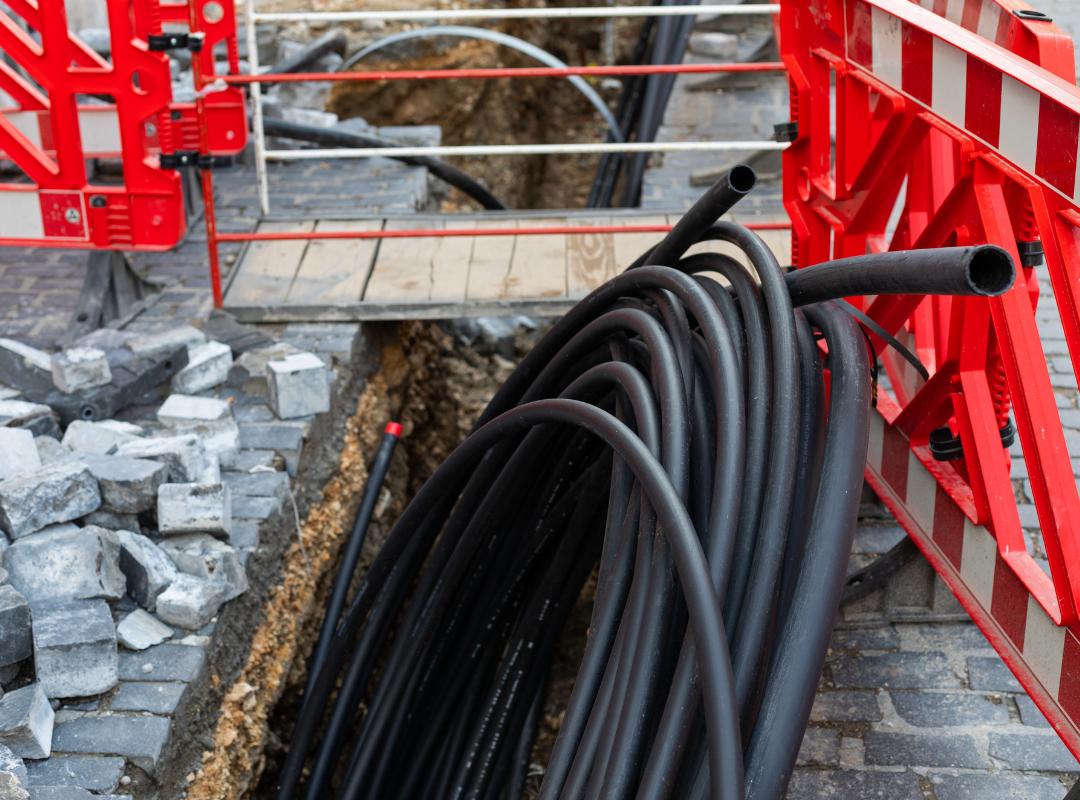

Cables eléctricos y subestaciones
Detecte puntos calientes en rutas de cable antes de que se conviertan en fallas de equipos.
Las uniones de cable, zanjas congestionadas, rutas subterráneas y salidas de cables de subestaciones pueden desarrollar calentamiento localizado difícil de cubrir con sensores puntuales aislados. DTS proporciona un perfil continuo de temperatura y una posición precisa en la ruta para su investigación.
Prioridades típicas de monitoreo- Rutas de cables subterráneos y de transmisión
- Uniones, terminaciones y bandejas de cable congestionadas
- Salidas de cable de subestaciones y salas técnicas
- Calentamiento relacionado con carga y revisión de tendencias térmicas
02 / Corredores
Túneles y corredores de servicios
Extienda la alerta temprana de incendios más allá de ubicaciones aisladas de detectores.
Los túneles y corredores de servicios pueden extenderse kilómetros e incluir cables, salas de equipos y áreas de acceso restringido. La fibra pasiva de sensado permite visibilidad continua de temperatura, localización de puntos calientes y lógica de alarma por zonas a lo largo de la ruta.
Prioridades típicas de monitoreo- Aumento de temperatura en túneles y corredores de servicios
- Bandejas de cables y rutas de servicio técnico
- Zonas con riesgo de incendio y espacios subterráneos restringidos
- Alarmas localizadas para una respuesta de campo más rápida
03 / Cargas críticas
Centros de datos y BESS
Monitoree las rutas de cable y energía que sostienen la disponibilidad operativa y energética.
Los centros de datos y sitios de almacenamiento de energía en baterías contienen rutas densas de cables, salas eléctricas y riesgos térmicos distribuidos. DTS añade visibilidad de temperatura a nivel de ruta alrededor de la infraestructura eléctrica y complementa, no sustituye, al BMS, la protección eléctrica y los sistemas de detección y extinción de incendios.
Prioridades típicas de monitoreo- Rutas junto a cables eléctricos y busducts
- Infraestructura de cables en salas de baterías y contenedores
- Distribución eléctrica crítica y corredores técnicos
- Gestión de tendencias térmicas y zonas de alarma
04 / Rutas largas
Tuberías y rutas industriales
Siga anomalías térmicas a lo largo de activos que no pueden cubrirse punto por punto.
Las tuberías, parques de tanques y rutas industriales largas pueden generar cambios térmicos localizados por eventos de proceso, problemas de aislamiento o condiciones relacionadas con fugas. DTS puede aportar evidencia distribuida de temperatura cuando el evento físico produce una firma térmica medible; la validación del proyecto sigue siendo esencial.
Prioridades típicas de monitoreo- Anomalías térmicas en tuberías y rutas de transferencia
- Rutas de cables en parques de tanques y terminales
- Líneas industriales largas de calefacción o refrigeración
- Arquitecturas combinadas de rutas DTS y DAS
Cómo funciona DTS
Convierta la retrodispersión Raman en un perfil de temperatura localizado.
HZ-DTS envía pulsos láser a la fibra de sensado, analiza la retrodispersión Raman sensible a la temperatura y utiliza el tiempo de retorno óptico para asociar cada resultado con una posición de la ruta.
Pulso láser
El analizador envía pulsos ópticos cortos a la fibra de sensado instalada.
Dispersión Raman
Las señales Stokes y Anti-Stokes sensibles a la temperatura regresan desde puntos a lo largo de la fibra.
Cálculo de temperatura
La relación entre señales se convierte en un valor de temperatura para cada posición de sensado.
Mapeo OTDR
El tiempo de retorno óptico asigna el evento térmico a una distancia a lo largo de la ruta monitoreada.
DTS y DAS
Elija la tecnología de fibra según la señal física.
DTS y DAS utilizan fibra óptica, pero responden a preguntas operativas diferentes. Muchos proyectos de larga distancia se benefician de ambas tecnologías.
Tecnología
Señal principal
Objetivo típico de monitoreo
DTS
Temperatura y cambio térmico
Puntos calientes, calentamiento de cables y rutas con riesgo de incendioSe utiliza donde el evento objetivo genera una firma de temperatura medible.
DAS
Vibración y perturbación acústica
Excavación, vehículos, pasos y eventos en la rutaSe utiliza donde el evento objetivo genera energía mecánica o acústica.
DTS + DAS
Evidencia térmica y de vibración
Monitoreo multisensor de rutas largasCombina evidencia complementaria cuando una sola señal no es suficiente.
Adecuación de producto
Configure HZ-DTS según el número de rutas y el alcance del proyecto.
El alcance final, número de canales, tipo de fibra, tiempo de respuesta y configuración de alarmas deben confirmarse según la ruta real y el entorno operativo.
HZ-DTS-1004
Sensado distribuido de temperatura de 4 canales
Para proyectos que requieren varias rutas monitoreadas con datos continuos de temperatura, puntos calientes y ubicación.
Ver producto →
HZ-DTS-1008
Sensado distribuido de temperatura de 8 canales
Para proyectos mayores de cables, túneles, almacenamiento o industria que requieren capacidad adicional de rutas.
Ver familia →
HZ-DTS-1016
Sensado distribuido de temperatura de 16 canales
Para sitios complejos con múltiples zonas o rutas independientes conectadas a una sola arquitectura de monitoreo.
Ver familia →
Serie HZ-iDAS
Complemento de sensado acústico distribuido
Añada detección de vibración, intrusión y perturbaciones de ruta cuando el proyecto requiere más que datos de temperatura.
Comparar sistemas de fibra →Preguntas frecuentes
Planificación de un proyecto de sensado distribuido de temperatura.
El rendimiento de DTS depende de la configuración del analizador, el cable sensor, la instalación de la ruta, la lógica de alarmas y el comportamiento térmico del activo monitoreado.
¿Cuál es la diferencia entre DTS y los sensores puntuales de temperatura?
Los sensores puntuales miden ubicaciones seleccionadas. DTS utiliza la fibra óptica instalada como línea continua de sensado, proporcionando valores de temperatura e información de distancia a lo largo de la ruta monitoreada.
¿Puede DTS utilizarse para alerta temprana de incendios?
Sí. DTS puede soportar monitoreo continuo de temperatura, puntos calientes y tasa de cambio en túneles, rutas de cable y otras zonas con riesgo de incendio. La lógica final de alarmas y la integración deben diseñarse para el proyecto y los requisitos locales aplicables.
¿DTS sustituye un sistema certificado de alarma o extinción de incendios?
No. DTS añade sensado térmico distribuido e información de alarmas localizadas. Debe integrarse en el diseño general de detección, protección y respuesta contra incendios del sitio, no presentarse como sustituto universal.
¿Puede utilizarse fibra óptica existente?
Depende del tipo de fibra, el estado de la ruta, el método de instalación, la calidad de los conectores y de si la fibra es adecuada y está disponible para sensado. Se requiere una inspección del proyecto y una evaluación óptica.
¿Cuándo deben combinarse DTS y DAS?
Combínelos cuando el proyecto necesite evidencia térmica y detección de eventos de vibración o acústicos, por ejemplo, anomalías de temperatura junto con excavación, vehículos o intrusión en una ruta larga.
¿Qué información se necesita para diseñar el sistema?
Proporcione la longitud de la ruta, número de zonas o canales, tipo de activo, rango de temperatura, requisito de respuesta, condiciones de instalación del cable, interfaz de comunicación, flujo de alarmas y plataforma de control o incendios existente.
Planificar la ruta de sensado
Indíquenos el activo, la longitud de la ruta, el rango de temperatura y el objetivo de alarma.
Comparta el tipo de cable o infraestructura, distancia total de sensado, número de rutas, rango de temperatura esperado, entorno de instalación, requisito de respuesta e interfaz de plataforma. HERTZINNO puede ayudar a definir la arquitectura DTS y la disposición del cable sensor.
