Celdas y GIS
Inspeccione gabinetes, uniones, interfaces y aislamientos cercanos para detectar emisiones ultrasónicas anormales.

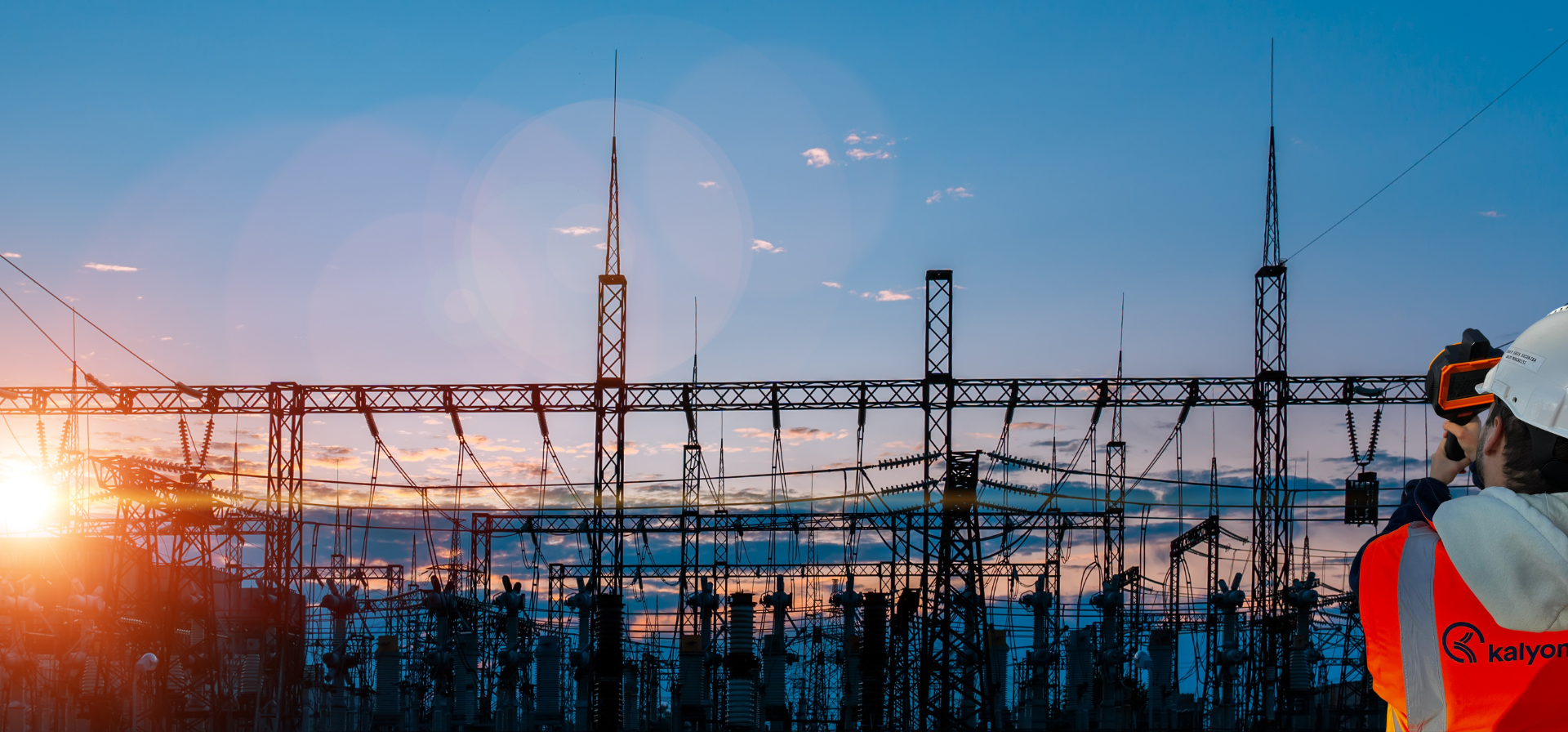

Solución / Detección de descargas parciales
Localice las descargas parciales antes de que el daño del aislamiento provoque una interrupción.
HERTZINNO combina imagen acústica portátil, verificación acústica y térmica, análisis asistido por PRPD y monitoreo fijo en línea para subestaciones, celdas, transformadores, terminales de cable y otros activos de alta tensión.
Para equipos de inspección de campo, operadores eléctricos, equipos de mantenimiento y proyectos de monitoreo en línea.
Alerta eléctrica temprana
La descarga parcial es una señal que debe investigarse, localizarse y verificarse.
La descarga parcial puede aparecer como corona, actividad superficial, descarga de potencial flotante u otras emisiones ultrasónicas alrededor de aislamientos y conexiones eléctricas sometidos a esfuerzo. El objetivo operativo no es solo escuchar una señal anormal, sino identificar su origen, comprender su patrón, conservar evidencias de inspección y determinar la siguiente acción de mantenimiento.
La imagen acústica es un método de localización sin contacto. Complementa, pero no sustituye, las pruebas eléctricas, el diagnóstico de aceite, la inspección térmica y la evaluación de ingeniería.
Transformadores y boquillas
Localice actividad de descarga externa alrededor de boquillas, conexiones y equipos de subestación.
Cables y terminales
Revise cabezales de cable, terminales, empalmes y salas eléctricas para detectar actividad acústica localizada.
Activos aéreos y de tracción
Facilite la inspección de aisladores, herrajes y accesorios de alta tensión expuestos desde una distancia segura.
01 / Inspeccionar

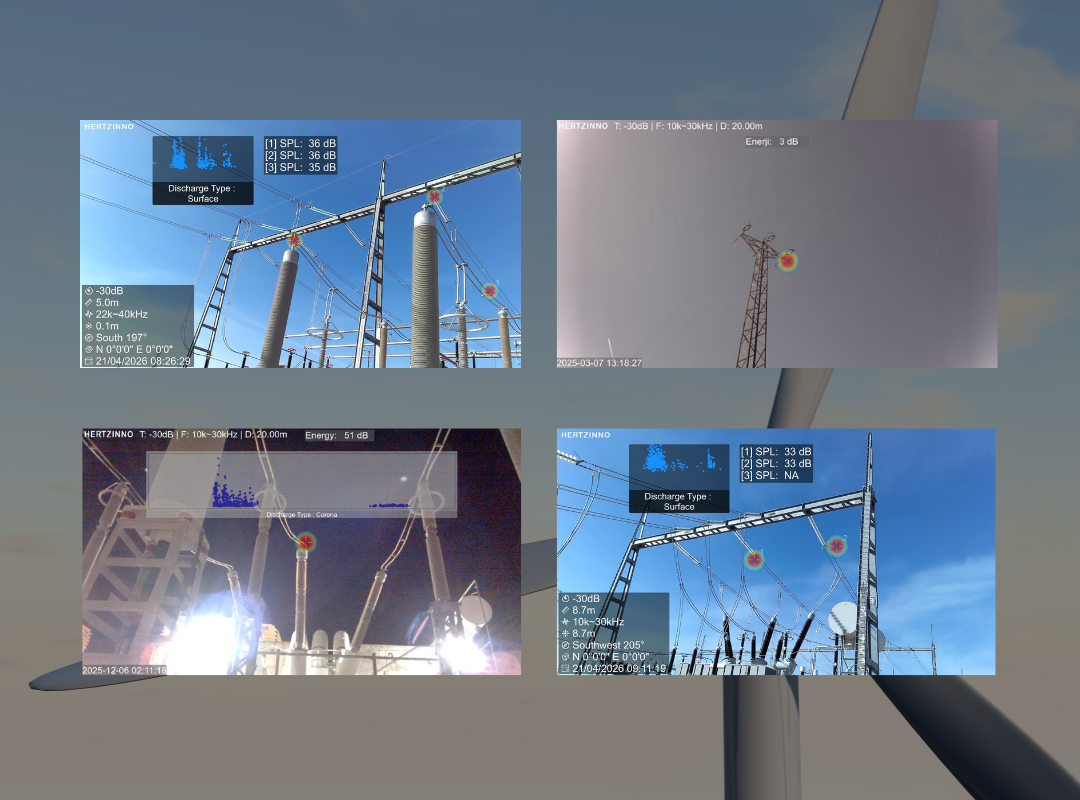

Imagen acústica portátil
Escanee un área amplia y visualice dónde se encuentra la fuente ultrasónica.
Las cámaras acústicas portátiles permiten a los equipos de mantenimiento inspeccionar activos energizados sin contacto directo. La matriz de micrófonos y el proceso de beamforming convierten las emisiones ultrasónicas en un mapa acústico visual, ayudando al operador a reducir una zona amplia de inspección hasta un componente o conexión específicos.
Tareas típicas de inspección- Inspección de rutas en subestaciones
- Diagnóstico de celdas y salas de cables
- Localización de corona y descarga superficial
- Evidencia visual para registros de mantenimiento
02 / Verificar

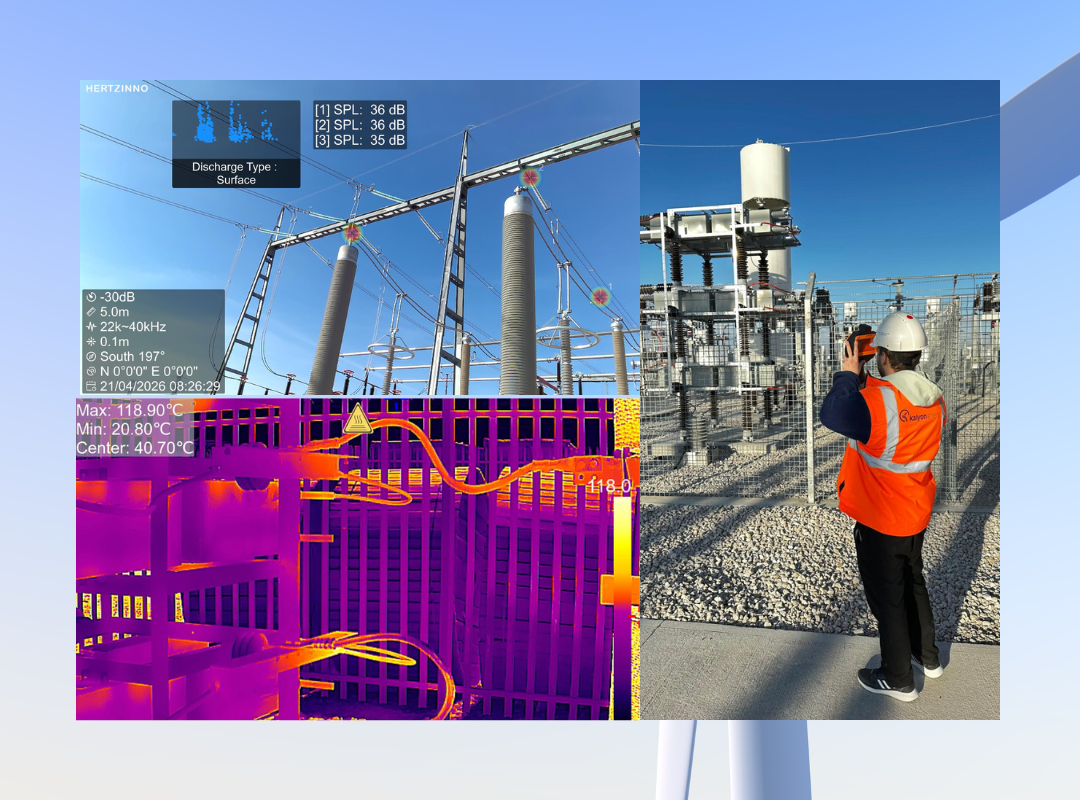

Inspección acústica + térmica
Utilice dos señales físicas cuando la falla requiera más contexto.
La imagen acústica ayuda a localizar actividad de descarga ultrasónica, mientras que la imagen térmica puede revelar calentamiento asociado u otra anomalía eléctrica independiente. Ambas vistas deben interpretarse como evidencias complementarias y no suponerse que muestran el mismo mecanismo de falla.
Especialmente indicado para- Boquillas y conexiones de transformadores
- Celdas y gabinetes eléctricos
- Terminales de cable y conexiones de barras
- Investigación combinada de sonido y puntos calientes
03 / Monitorearear

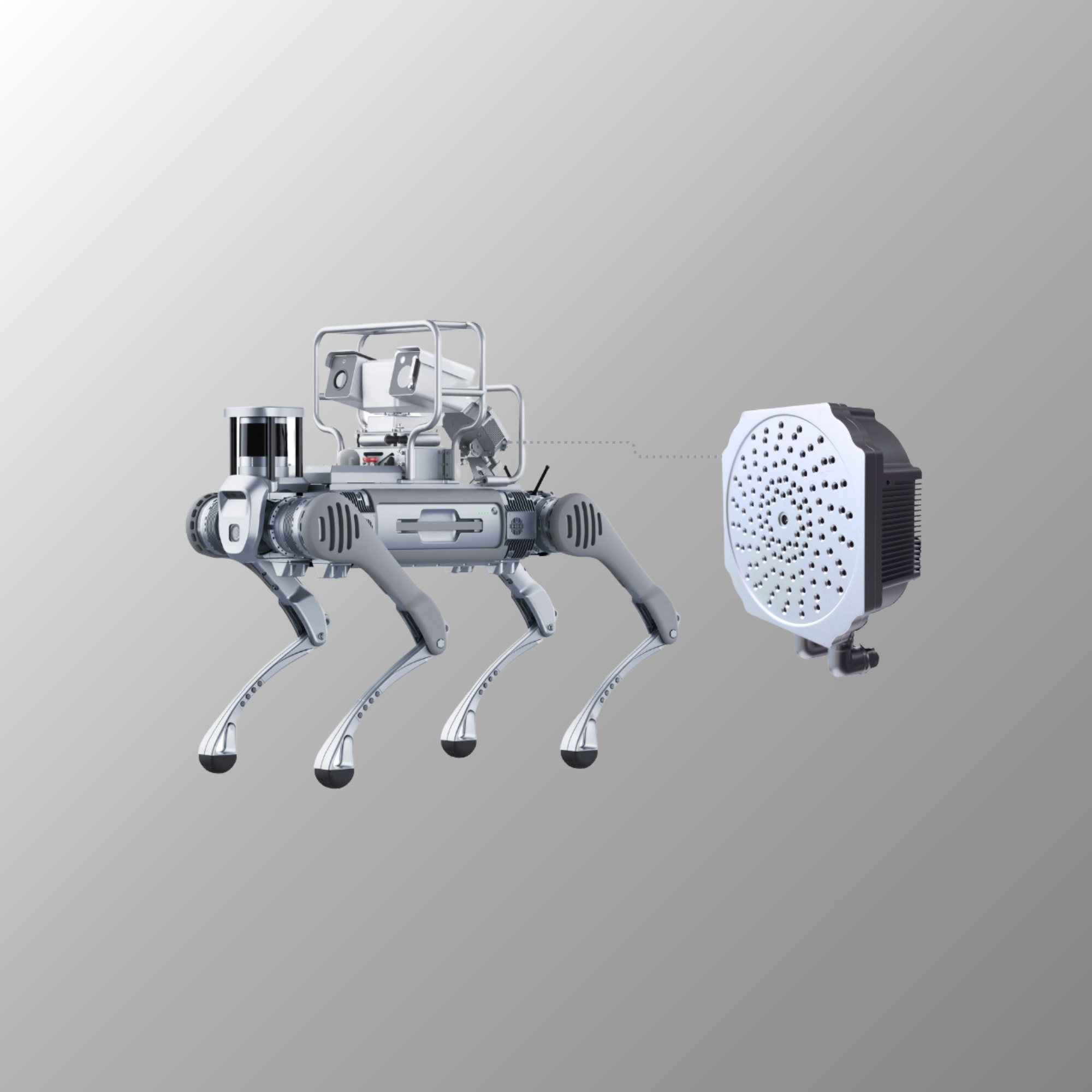

Monitoreo acústico fijo en línea
Mantenga las zonas eléctricas críticas bajo observación acústica continua.
Las cámaras acústicas fijas permiten monitoreo sin supervisión donde la inspección periódica no es suficiente. Pueden localizar eventos acústicos, conservar evidencia visual y transmitir datos a una plataforma para revisión remota y gestión de alarmas.
Áreas típicas de instalación- Zonas de subestaciones y transformadores
- Celdas y salas eléctricas
- Infraestructura eléctrica de centros de datos
- Sistemas robotizados y de inspección remota
Flujo de inspección
Convierta una indicación ultrasónica en un registro de mantenimiento verificable.
El diagnóstico final debe considerar el tipo de equipo, estado operativo, rango de frecuencia, ruido ambiental, referencia de fase, condición térmica y otras evidencias eléctricas disponibles. La imagen acústica aporta mayor valor cuando forma parte de un proceso repetible de inspección y verificación.
Explorar
Escanee el área objetivo y seleccione el rango de frecuencia que separe la fuente sospechosa del sonido de fondo.
Localizar
Utilice la imagen acústica y la vista óptica para identificar el componente o conexión que produce la señal.
Analizar
Revise el patrón de señal, la información PRPD disponible y la categoría de descarga prevista.
Verificar
Compare evidencias térmicas, visuales, históricas o eléctricas antes de asignar la prioridad de mantenimiento.
Documentar
Guarde imágenes, video, ubicación del equipo y observaciones para inspecciones de seguimiento y acciones de mantenimiento.
Adecuación de producto
Elija según el método de inspección y la frecuencia de monitoreo.
Un sitio puede utilizar un equipo para inspecciones rutinarias o combinar sistemas portátiles y fijos para activos críticos.
HA3
Cámara acústica portátil
Inspección acústica rutinaria y localización visual de corona, tracking y otras fuentes ultrasónicas relacionadas con PD.
Ver producto →
HA3T
Acústica + térmica portátil
Inspección de campo cuando se requieren localización acústica y confirmación térmica en un mismo flujo.
Ver producto →
HZ-FA-371
Cámara acústica fija en línea
Localización acústica continua, predicción del tipo de PD e integración con plataforma remota en zonas seleccionadas.
Ver producto →
HZ-FA-371T
Monitoreo acústico + térmico fijo
Monitoreo continuo cuando deben revisarse conjuntamente actividad acústica anormal y anomalías de temperatura.
Ver producto →Preguntas frecuentes
Preguntas frecuentes sobre detección de descargas parciales
¿Qué puede detectar una cámara acústica en un sistema eléctrico?
Puede ayudar a localizar emisiones ultrasónicas asociadas con corona, actividad superficial, descarga de potencial flotante y otras fuentes acústicas anormales alrededor de activos eléctricos.
¿La imagen acústica sustituye las pruebas eléctricas de PD?
No. La imagen acústica es un método de localización e inspección sin contacto. Las pruebas eléctricas y la evaluación de ingeniería pueden seguir siendo necesarias para confirmar y evaluar la gravedad.
¿Cuándo debe seleccionarse HA3T en lugar de HA3?
Seleccione HA3T cuando el equipo de inspección también necesite información de temperatura infrarroja para investigar calentamiento, conexiones u otras anomalías térmicas durante la misma ruta.
¿Cuándo es adecuado el monitoreo fijo en línea?
El monitoreo fijo es adecuado para zonas críticas, salas eléctricas sin supervisión, eventos recurrentes o activos que requieren alarmas remotas y evidencia continua entre inspecciones manuales.
¿Qué información debe registrarse durante la inspección?
Registre el activo, ubicación, estado operativo, rango de frecuencia seleccionado, imagen acústica, evidencia óptica o térmica, información PRPD disponible y seguimiento recomendado.
¿Pueden integrarse las cámaras acústicas fijas con otra plataforma?
HZ-FA-371 y HZ-FA-371T admiten interfaces de red y streaming para integración específica del proyecto con plataformas de monitoreo, robots o terceros.
Planificar el método de inspección
Indíquenos el tipo de activo, la distancia de trabajo y si el requisito es periódico o continuo.
Comparta la clase de tensión, equipo objetivo, entorno de instalación, distancia prevista, referencia de fase disponible, proceso de inspección actual y requisitos de plataforma. HERTZINNO puede ayudar a seleccionar la configuración portátil o fija adecuada.
