Solución de monitorización de fugas e intrusiones en tuberías
Integre DAS, centinelas inteligentes para tuberías, cámaras fijas y monitores acústicos de fugas para proteger oleoductos y gasoductos de larga distancia frente a daños de terceros, intrusiones, vibraciones anómalas y riesgos de fugas en puntos fijos.
Una misma ruta de tubería puede afrontar riesgos de intrusión y de fuga.
Los oleoductos y gasoductos de larga distancia suelen atravesar zonas remotas, carreteras, áreas de construcción, terrenos agrícolas, poblaciones y estaciones no tripuladas. Los operadores necesitan visibilidad continua de la ruta, protección de puntos de alto riesgo, verificación de alarmas y alerta de fugas en puntos fijos.
- Excavaciones de terceros, trabajos mecánicos y obras no autorizadas cerca de las tuberías.
- Movimiento de vehículos, excavación manual, intrusión en cercas y vibraciones anómalas del terreno.
- Riesgos de fugas en conjuntos de válvulas, estaciones de tuberías, pozos de gas y equipos expuestos.
- Necesidad de alarmas remotas, confirmación visual, datos de ubicación y evidencias para el despacho de personal.
Cuatro capas de monitorización para la seguridad de tuberías y la alerta de fugas.
La solución no debe presentar todos los dispositivos como si realizaran la misma función. DAS cubre corredores de larga distancia, HZ-PS-20A protege puntos con actividad terrestre de alto riesgo, las cámaras verifican visualmente los eventos y HZ-WL-15A añade monitorización acústica fija de fugas alrededor de estaciones y conjuntos de válvulas.
Detección de ruta con DAS
Utilice la fibra óptica como sensor distribuido para monitorizar vibraciones y eventos acústicos a lo largo de todo el corredor de tuberías.
Centinela inteligente
Instale HZ-PS-20A en tramos de alto riesgo para detectar excavaciones, actividad mecánica e intrusión de vehículos.
Verificación mediante cámaras
Utilice sistemas de cámaras acústicas fijas, PTZ o antideflagrantes para la confirmación visual y la monitorización de estaciones.
Monitor fijo de fugas
Utilice HZ-WL-15A alrededor de pozos de gas, conjuntos de válvulas y estaciones de tuberías para la alerta temprana acústica de fugas.
Asigne cada dispositivo a la tarea de monitorización de tuberías adecuada.
Esta página puede incluir conjuntamente cámaras, DAS, HZ-PS-20A y HZ-WL-15A, siempre que cada producto tenga una función clara dentro del flujo general de protección de tuberías.

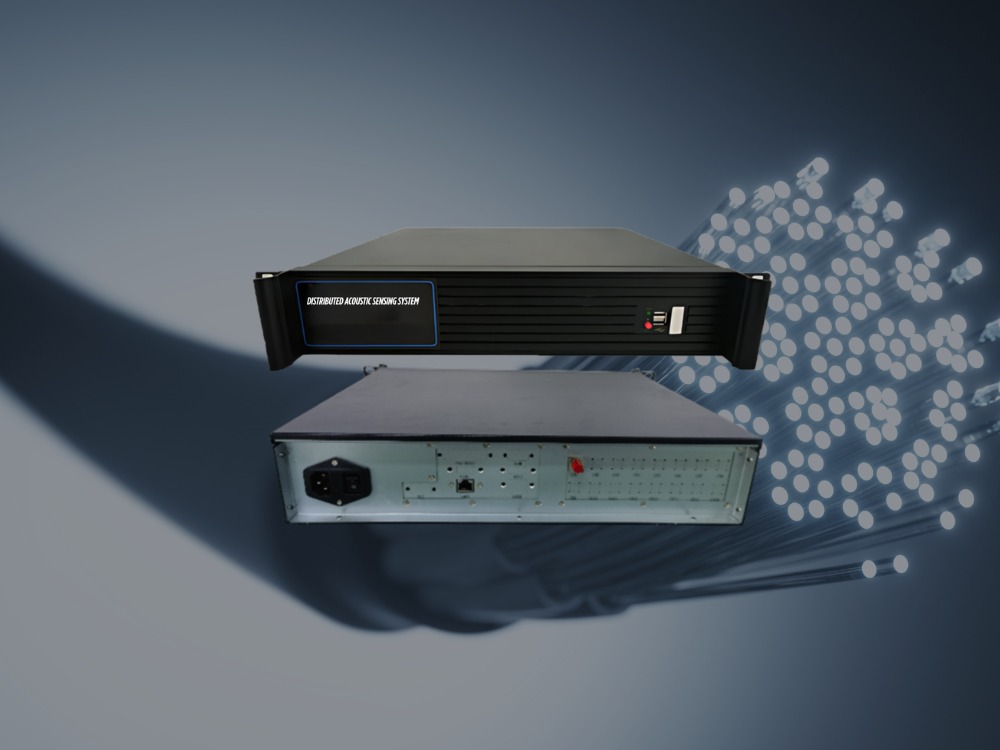

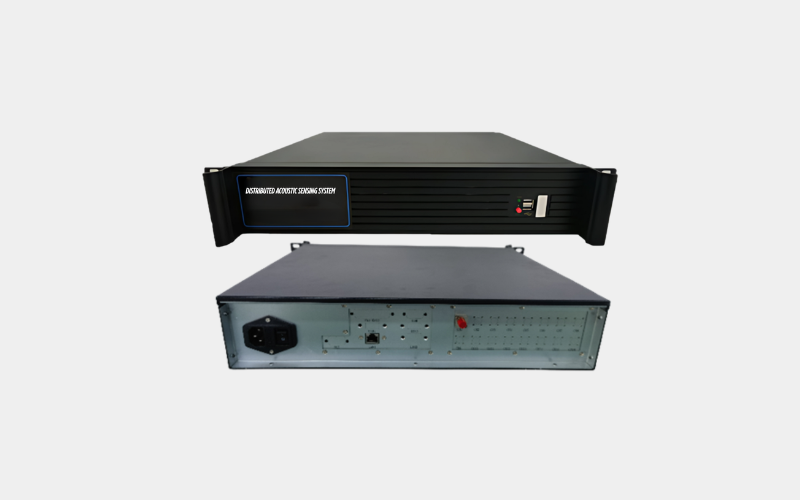

Detección acústica distribuida de la serie HZ-iDAS
Utilice DAS como columna vertebral de la monitorización de corredores de tuberías de larga distancia. Una sola fibra sensora proporciona monitorización distribuida de vibraciones y señales acústicas a lo largo de la ruta, ayudando a detectar y localizar excavaciones, movimiento de vehículos, intrusiones y eventos anómalos en la tubería.
- Utilícelo en rutas de tuberías largas y para monitorización continua del corredor.
- Utilícelo cuando sea necesario localizar eventos a lo largo de la ruta.
- Utilícelo cuando no resulte práctico suministrar energía en cada punto de detección.

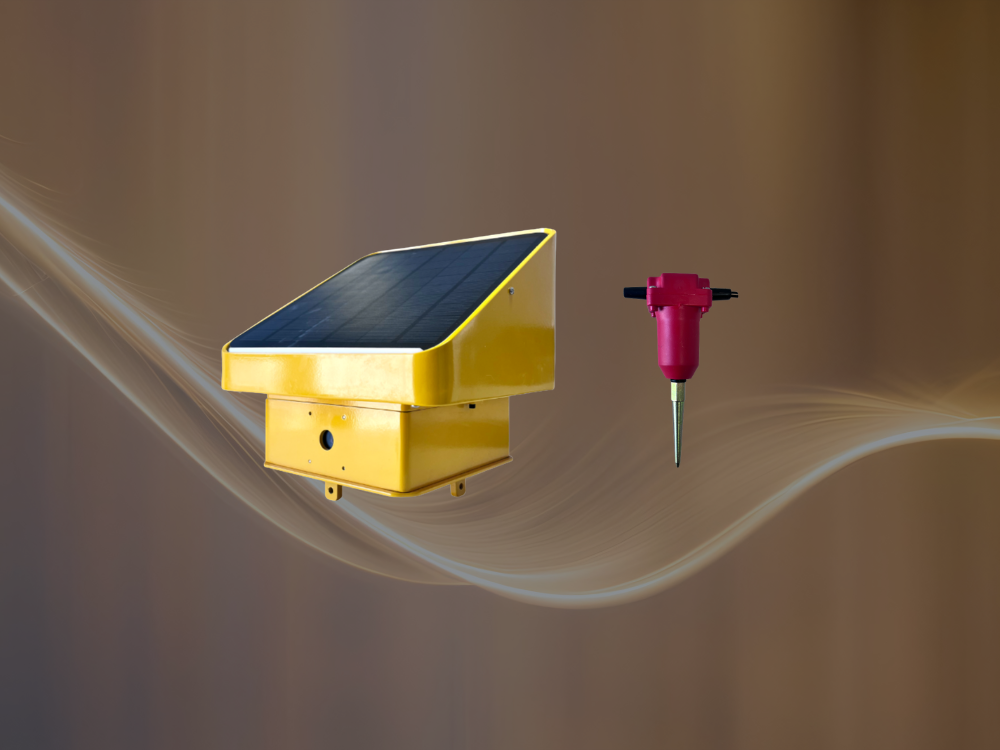

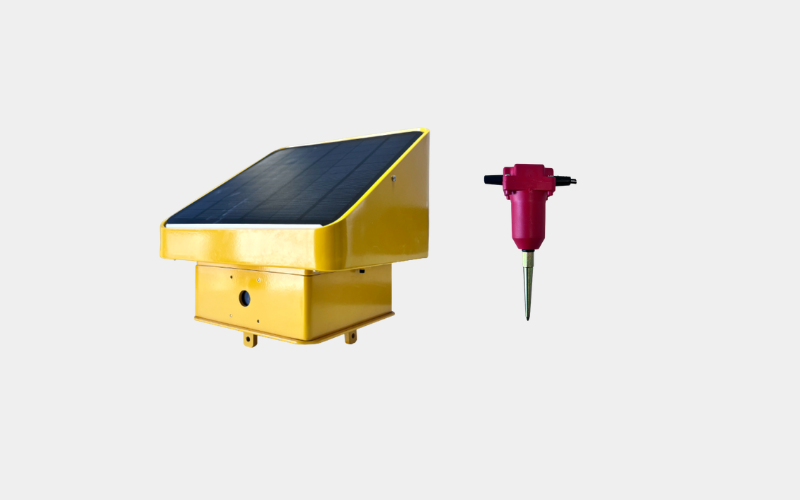

Centinela inteligente para tuberías HZ-PS-20A
HZ-PS-20A es el producto principal para la protección antiintrusión y la prevención de daños de terceros en tuberías. Combina detección de vibraciones del terreno, reconocimiento de IA integrado, dos cámaras HD, alimentación solar, comunicación 4G y posicionamiento Beidou/GPS para tramos remotos.
- Utilícelo en tramos propensos a obras, cruces de carreteras y postes de señalización de tuberías.
- Utilícelo donde la excavación ilegal, los trabajos mecánicos o la intrusión de vehículos constituyan riesgos importantes.
- Utilícelo cuando se necesiten evidencias visuales y una ubicación precisa para enviar personal.

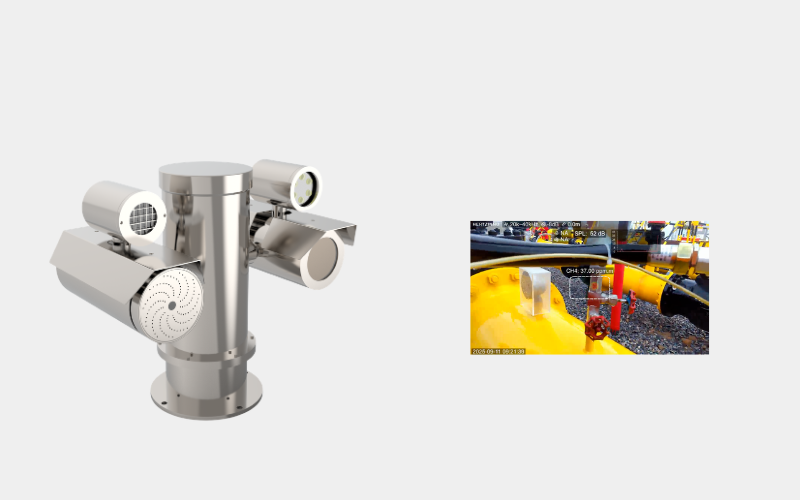

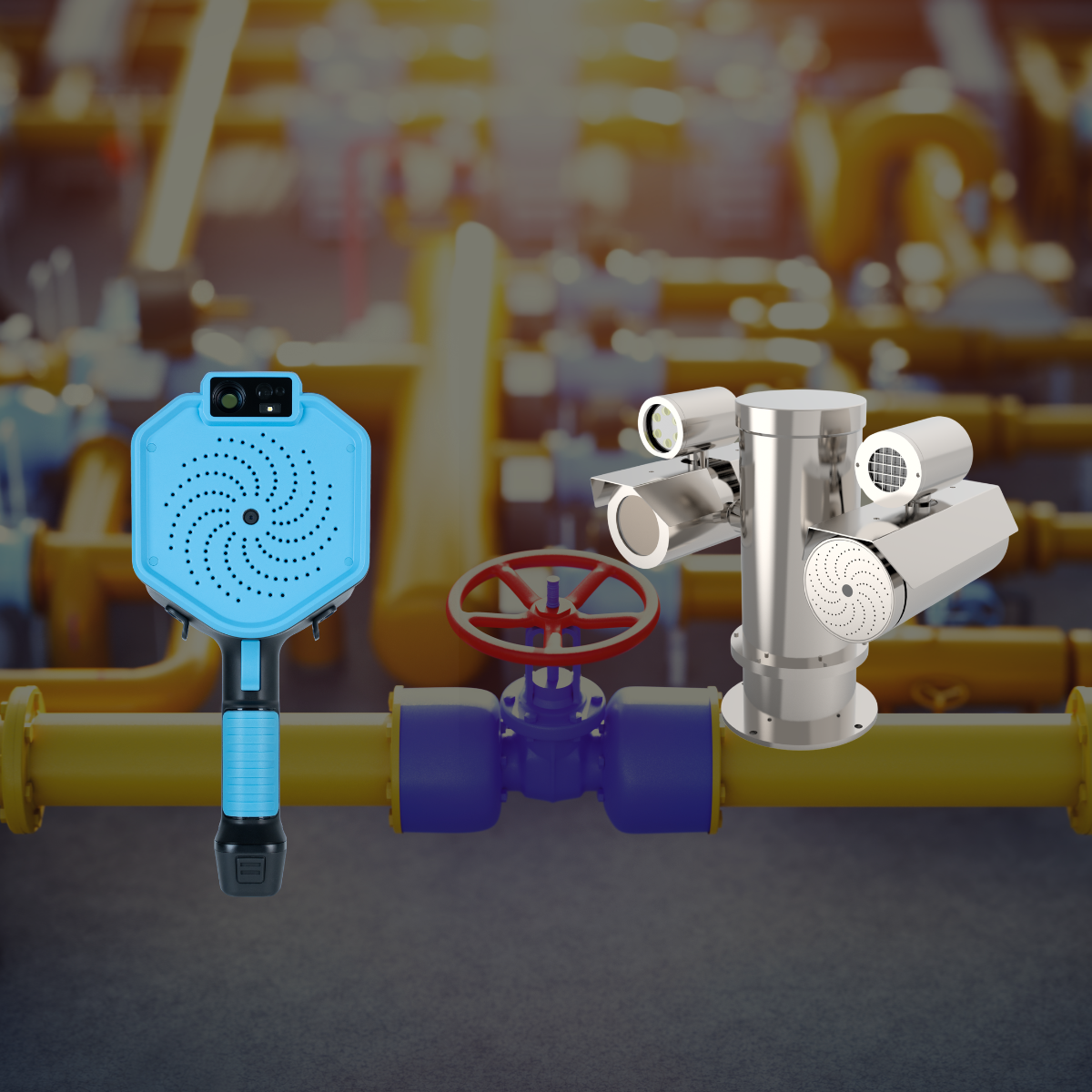

Sistemas de cámaras acústicas fijas, PTZ y antideflagrantes
Las cámaras son más eficaces como capa de verificación y monitorización de estaciones. Las cámaras acústicas fijas, las cámaras PTZ y las cámaras antideflagrantes acústicas con láser de metano ayudan a confirmar zonas de alarma, inspeccionar estaciones de tuberías, monitorizar instalaciones de válvulas y aportar evidencias visuales después de un evento.
- Utilícelo alrededor de estaciones de válvulas, estaciones de tuberías, zonas de compresores y áreas de manipulación de GNL o gas.
- Utilícelo después de alarmas de DAS o HZ-PS-20A cuando se necesite confirmación visual.
- Utilícelo donde la inspección PTZ remota pueda reducir las visitas manuales.

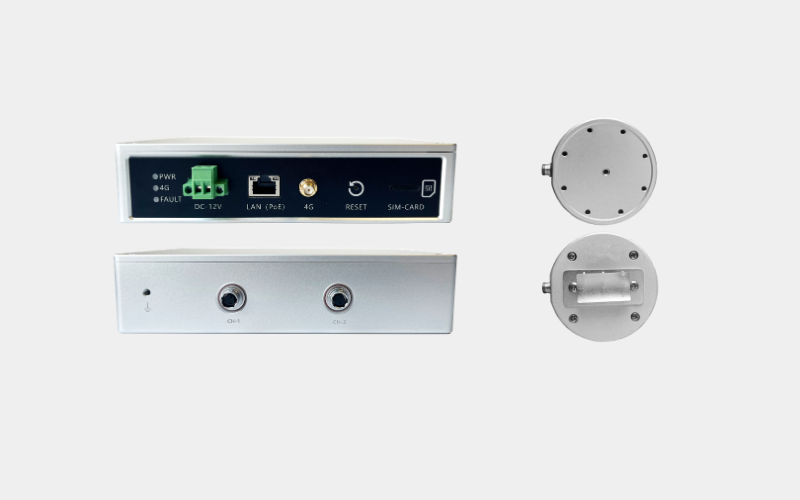

Monitor acústico de fugas en pozos de gas y válvulas HZ-WL-15A
HZ-WL-15A puede incorporarse a esta solución como dispositivo fijo de monitorización acústica de fugas en pozos de gas, conjuntos de válvulas, accesorios expuestos y estaciones de tuberías. Debe posicionarse como complemento para la monitorización de fugas y no como dispositivo principal para detectar intrusiones a larga distancia.
- Utilícelo alrededor de pozos de gas, conjuntos de válvulas y estaciones de tuberías.
- Utilícelo donde la inspección manual continua sea difícil o insegura.
- Utilícelo junto con sensores de gas, SCADA y sistemas de seguridad del emplazamiento.
Desde la detección del evento hasta la evidencia para el despacho.
La página explica la solución como un flujo operativo, no solo como una lista de productos. Así, los compradores comprenden cómo se integra el sistema en la vigilancia de tuberías, la verificación de alarmas y la respuesta de emergencia.
Detectar
DAS, los sensores de terreno o los monitores de fugas captan señales de vibración, acústicas o relacionadas con fugas.
Clasificar
Los algoritmos distinguen excavaciones, vehículos, intrusiones, sonidos de fuga y eventos anómalos de campo.
Localizar
La localización por distancia de DAS, GPS o la posición fija del dispositivo ayuda a los operadores a saber dónde deben intervenir.
Verificar
Las cámaras HD, las cámaras PTZ o las imágenes acústicas proporcionan evidencias visuales y de campo.
Alertar
Los eventos se transmiten mediante 4G, Ethernet, HTTP, Modbus TCP o interfaces de plataforma.
Responder
Los equipos envían personal de patrulla, mantenimiento o respuesta de emergencia según el tipo y la prioridad del evento.
Escenarios de instalación habituales
Esta sección abarca tanto corredores de tuberías de larga distancia como activos fijos de alto riesgo a lo largo de la ruta.
Tuberías de larga distancia
DAS proporciona monitorización acústica y de vibraciones a lo largo de oleoductos, gasoductos y tuberías de servicios públicos.
Cruces de carreteras
HZ-PS-20A puede instalarse cerca de cruces de carreteras y zonas propensas a obras para detectar actividades de terceros.
Postes de señalización de tuberías
Los centinelas inteligentes pueden instalarse en postes de señalización de alto riesgo para realizar monitorización sin vigilancia presencial.
Estaciones de válvulas
Las cámaras y HZ-WL-15A ayudan a monitorizar válvulas expuestas, bridas, accesorios y equipos de manipulación de gas.
Tramos remotos de campo
Los dispositivos con alimentación solar y conexión 4G son adecuados para entornos de tuberías remotos y sin red eléctrica.
Áreas de recolección de gas
La monitorización acústica fija de fugas añade alerta temprana alrededor de válvulas de cabeza de pozo e instalaciones de recolección.

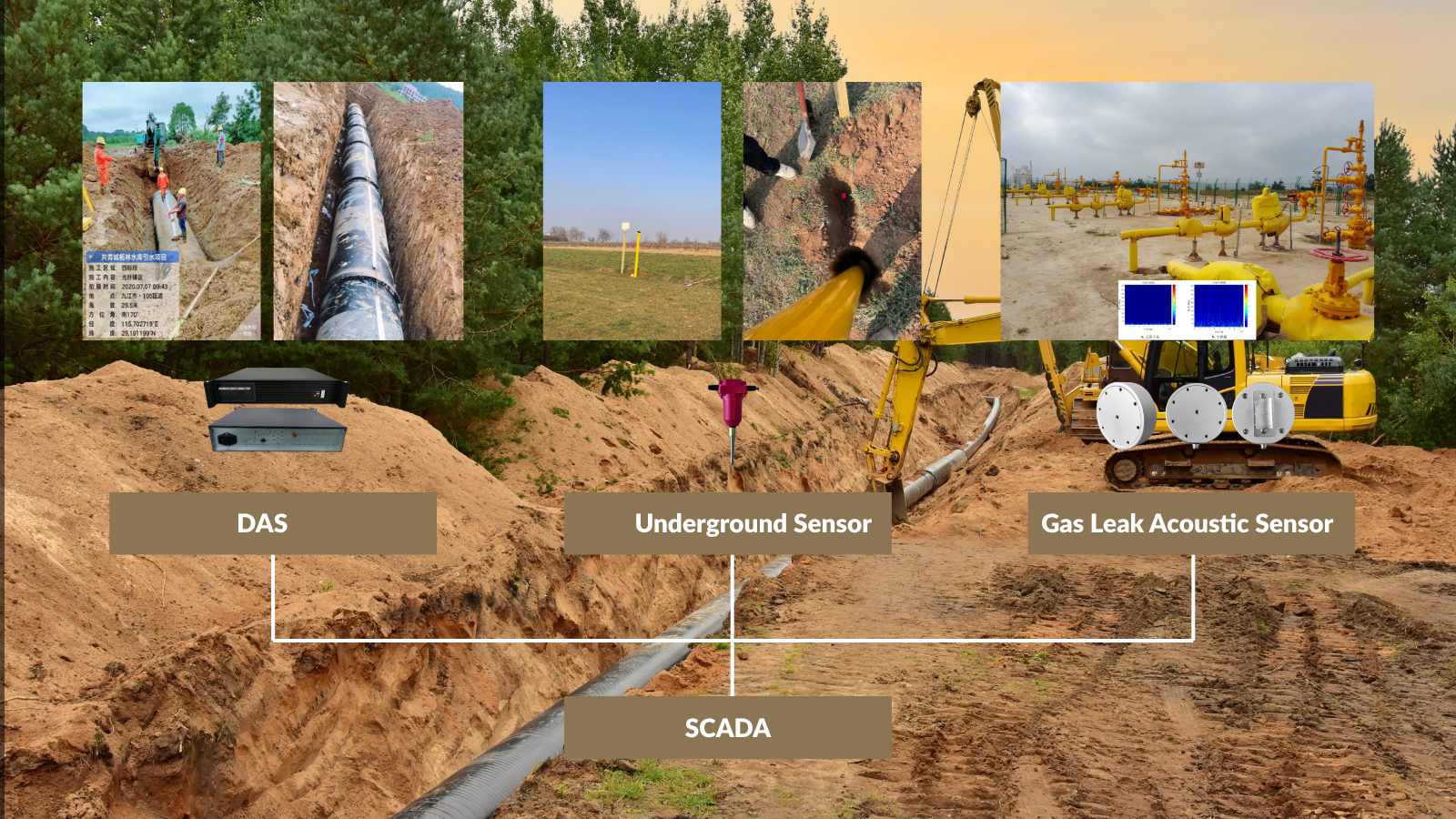

Arquitectura de tuberías, despliegue de campo y capas de verificación.
Estas imágenes muestran cómo DAS, HZ-PS-20A, las cámaras y HZ-WL-15A trabajan conjuntamente a lo largo de la ruta, en tramos de alto riesgo y en activos de estaciones.
Cuándo utilizar DAS, HZ-PS-20A, cámaras y WL15A
Esta tabla mantiene WL15A en la solución, pero distingue claramente la monitorización de fugas de la monitorización de intrusiones.
| Necesidad de monitorización | Capa recomendada | Producto más adecuado | Motivo |
|---|---|---|---|
| Monitorización de corredores de tuberías de larga distancia | Detección distribuida de la ruta | Serie HZ-iDAS | Una sola fibra sensora puede monitorizar continuamente vibraciones y eventos acústicos a lo largo de la ruta. |
| Excavación ilegal y trabajos mecánicos | Centinela para puntos de alto riesgo | HZ-PS-20A | La detección de vibraciones del terreno y el reconocimiento mediante IA ayudan a identificar amenazas relacionadas con obras. |
| Confirmación de alarmas mediante imágenes o vídeo | Verificación mediante cámaras | Cámaras HZ-PS-20A / PTZ / cámara acústica fija | Las evidencias visuales facilitan la revisión de alarmas, el despacho y el registro de eventos. |
| Monitorización de fugas de gas en estaciones de válvulas o tuberías | Alerta fija de fugas | HZ-WL-15A / HZ-PA-3EX | Las firmas acústicas y la detección láser de metano opcional permiten la alerta de fugas a nivel de estación. |
| Tramos de tuberías remotos y sin red eléctrica | Dispositivo de campo solar e inalámbrico | HZ-PS-20A | La alimentación solar, el bajo consumo, la comunicación 4G y el posicionamiento son adecuados para instalaciones remotas. |
| Monitorización por capas de activos críticos de tuberías | Solución integrada | DAS + HZ-PS-20A + cámaras + HZ-WL-15A | Combine visibilidad de la ruta, detección de puntos de alto riesgo, confirmación visual y alerta fija de fugas. |
Convierta las alarmas en información útil para los equipos de operación de tuberías.
Una página de monitorización de tuberías debe destacar la información sobre la que los operadores pueden actuar: tipo de evento, ubicación, hora, evidencias visuales, estado de la alarma de fuga e integración con la plataforma. Esto resulta más convincente que mostrar únicamente las especificaciones de los dispositivos.
- Clasificación de eventos: excavación, movimiento de vehículos, intrusión, sonido de fuga o vibración anómala.
- Salida de ubicación: posición por distancia DAS, Beidou/GPS o ID de punto fijo de monitorización.
- Salida de evidencias: imagen HD, vídeo, imagen acústica, registro de alarma o captura de pantalla de la plataforma.
- Comunicación: 4G, Ethernet, HTTP, WebSocket, RTSP o Modbus TCP según el dispositivo.
Preguntas frecuentes
¿Debe incluirse HZ-WL-15A en esta página?
Sí. HZ-WL-15A puede incluirse como capa fija de monitorización de fugas para pozos de gas, conjuntos de válvulas y estaciones de tuberías. No debe presentarse como el dispositivo principal para la detección de intrusiones a larga distancia.
¿Cuál es la diferencia entre DAS y HZ-PS-20A?
DAS es más adecuado para la monitorización continua de rutas de larga distancia mediante fibra óptica. HZ-PS-20A resulta más apropiado para proteger puntos de alto riesgo, como postes de señalización, cruces de carreteras y tramos propensos a obras donde las excavaciones o intrusiones de vehículos requieren verificación local.
¿Dónde deben situarse las cámaras dentro de la solución?
Las cámaras deben utilizarse como capa de verificación visual y monitorización de estaciones. Son útiles alrededor de estaciones de válvulas, estaciones de compresión, estaciones de tuberías y ubicaciones donde las alarmas requieren confirmación visual.
¿Esta solución permite prevenir daños de terceros?
Sí. Los productos principales para prevenir daños de terceros son DAS para la monitorización a lo largo de la ruta y HZ-PS-20A para detectar excavaciones, trabajos de zanja, movimiento de vehículos y obras no autorizadas en puntos de alto riesgo.
¿Puede un solo producto cubrir todos los riesgos de una tubería?
Normalmente no. Las rutas de larga distancia, las zonas de construcción de alto riesgo, los equipos de estación y los puntos de fuga de gas tienen requisitos de detección diferentes. Una solución por capas es más clara y más creíble para compradores técnicos.
Desarrolle una solución por capas para monitorizar fugas e intrusiones en tuberías.
Comparta la longitud de la tubería, el entorno de la ruta, los tramos de alto riesgo, la disposición de las estaciones y los eventos objetivo. HERTZINNO puede ayudarle a integrar DAS, HZ-PS-20A, cámaras y HZ-WL-15A en la arquitectura de monitorización adecuada.
