En el mundo de los equipos eléctricos, existe un "lenguaje secreto" que habla silenciosamente sobre el estado de los activos. Descarga parcial La herramienta clave para descifrar este idioma es la Patrón PRPD Cuando las cámaras acústicas avanzadas pueden capturar y visualizar estos patrones, adquieren la notable capacidad de detectar fallos ocultos en los equipos.
Este artículo explorará:
¿Qué es PRPD?
¿Por qué es importante el PRPD en el diagnóstico de equipos eléctricos?
¿Cómo permite la tecnología de imágenes acústicas de vanguardia la detección eficaz de PRPD?
PRPD significa Descarga parcial resuelta en fase Para entenderlo, usemos una analogía:
Imagine un ciclo completo de voltaje de potencia de CA (de 0° a 360°) como un Día de 24 horas Las descargas parciales no ocurren al azar, tienden a aparecer en "momentos del día" específicos (es decir, ángulos de fase) dentro de la forma de onda de voltaje. Un patrón PRPD es esencialmente un Diagrama de dispersión 3D que registra tres dimensiones clave de la actividad de descarga:
Eje horizontal (φ) : Ángulo de fase de voltaje (0°-360°)
Eje vertical (q) : Magnitud o intensidad de la descarga
Densidad de puntos (n) Frecuencia de descargas en cada fase y magnitud
Los distintos tipos de defectos de aislamiento, como huecos internos, contaminación superficial o partículas metálicas sobresalientes, producen "Nubes" con formas distintivas en patrones PRPD en posiciones de fase específicas y con distribuciones únicas. Por eso los patrones PRPD son ampliamente considerados como los "huellas dactilares" para identificar los tipos de descargas parciales. Los ingenieros experimentados pueden leer estas "huellas dactilares" para diagnosticar con precisión qué tipo de amenaza oculta existe dentro del equipo.
La aparición del análisis PRPD ha elevado el diagnóstico de equipos de la simple "detección de problemas" a Predicción inteligente de fallos y evaluación de la gravedad Su impacto principal incluye:
Los distintos tipos de descarga tienen implicaciones muy diferentes para los daños en los equipos y requieren estrategias de mantenimiento distintas. Los patrones PRPD permiten una diferenciación eficaz entre:

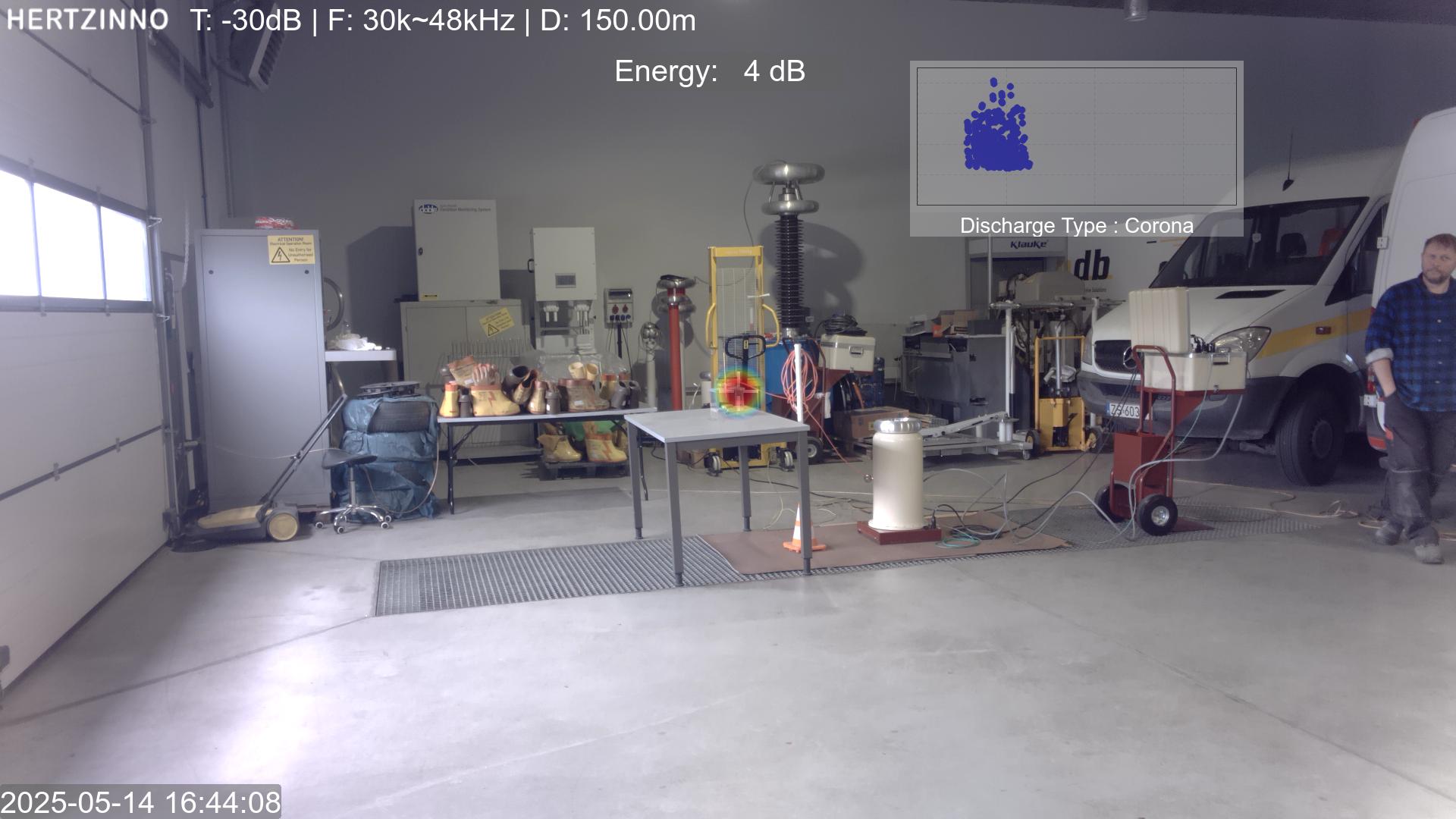

Descarga de coronavirus Suele producirse en los bordes afilados de los conductores de alta tensión. Los patrones PRPD a menudo muestran formas simétricas o asimétricas de "oreja de conejo" cerca de los picos de tensión. Si bien la descarga corona prolongada desperdicia energía y genera interferencias, su daño directo es relativamente limitado.
Descarga flotante Causadas por componentes metálicos con potencial inestable (como tornillos sueltos). Los patrones PRPD suelen ser muy estables y de alta amplitud. Estas descargas deterioran gravemente el aislamiento y requieren atención inmediata.

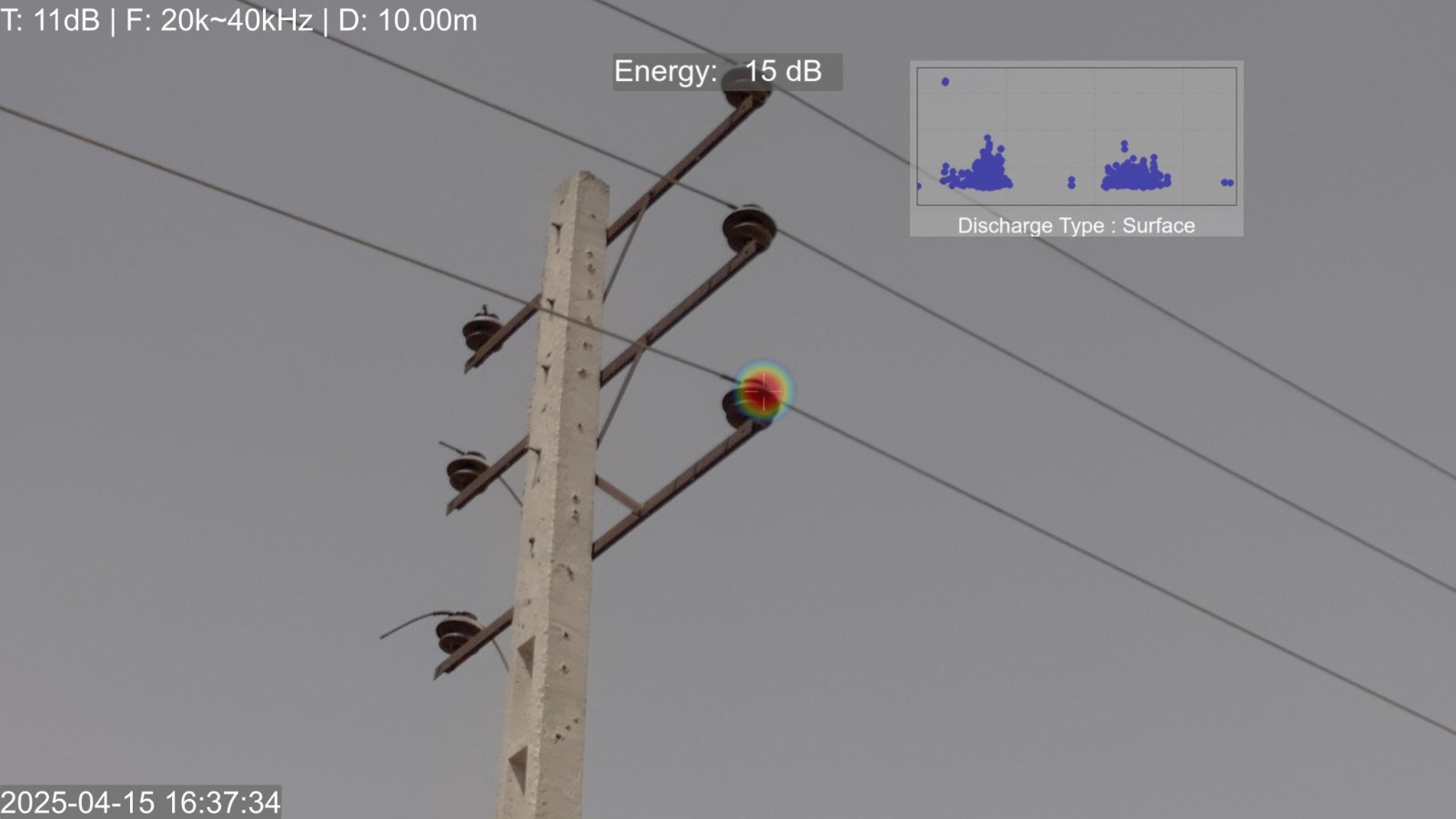

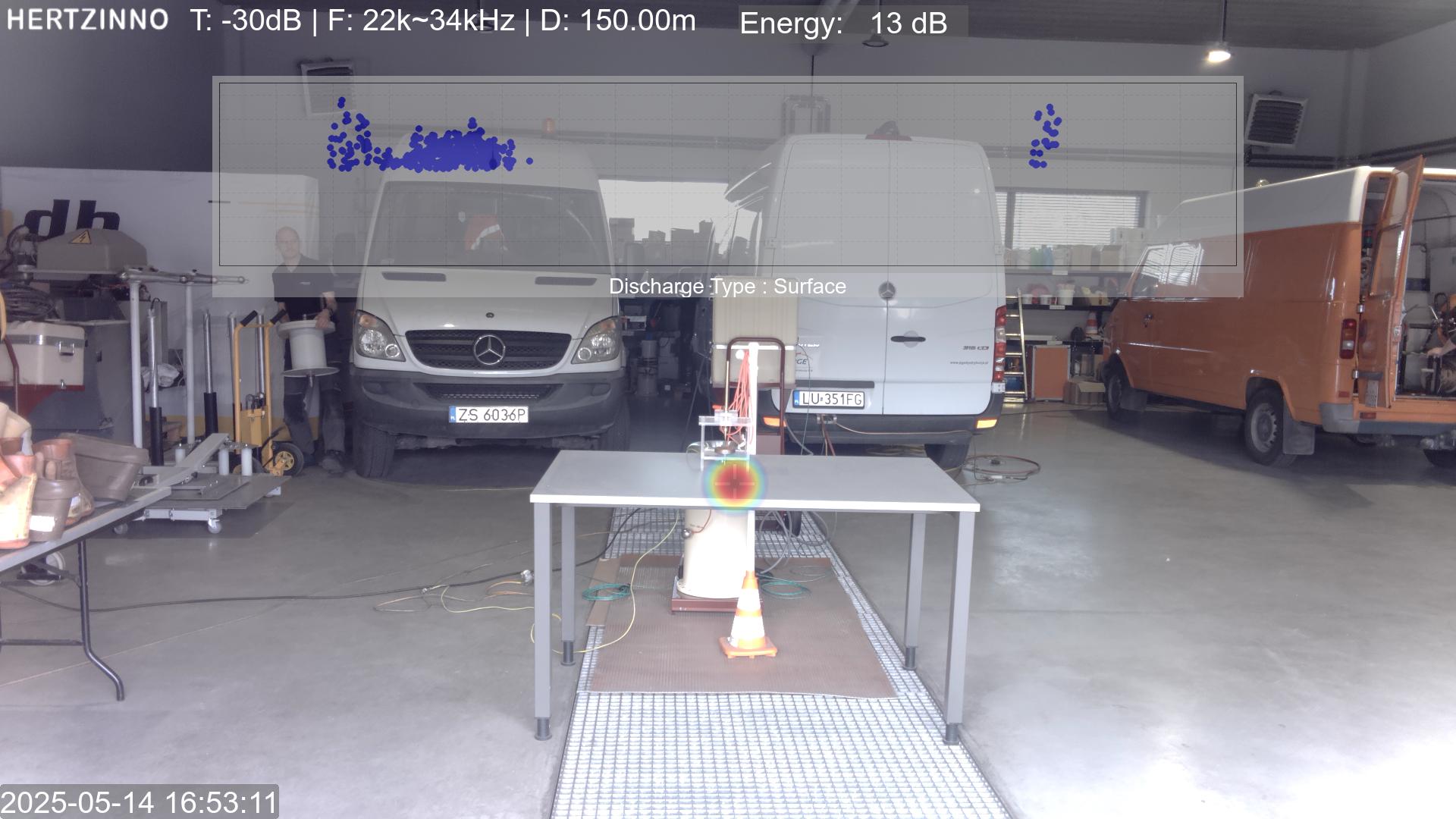

Descarga superficial/Descarga interna : Ocurre en superficies de materiales aislantes o dentro de huecos internos. Los patrones de PRPD son complejos. Estas descargas erosionan directamente los materiales aislantes y son las principales causas de la degradación del aislamiento y fallo catastrófico —que requiere intervención inmediata.
La capacidad de identificar con precisión los tipos de fallas permite a los equipos de mantenimiento priorizar las intervenciones en función de los niveles de riesgo reales , asignando recursos limitados a los problemas más críticos.
Los patrones PRPD no son solo instantáneas estáticas. Al monitorear continuamente los cambios en la amplitud de descarga, la distribución de fase y la densidad, los ingenieros pueden cuantificar la velocidad y la gravedad del deterioro del aislamiento Por ejemplo, la expansión de las fases de inicio de descarga o los aumentos bruscos en la frecuencia de descarga pueden indicar una aceleración de la progresión de la falla. Esto proporciona la base de datos para mantenimiento predictivo basado en condiciones , lo que permite realizar las reparaciones en el momento óptimo antes de que se produzca una avería total.
Las pruebas tradicionales fuera de línea requieren el apagado del equipo, lo cual es costoso y no puede replicar las condiciones operativas del mundo real (voltaje, temperatura, carga). El análisis PRPD se puede realizar utilizando datos de monitoreo en línea —El equipo permanece en servicio, capturando la información operativa más auténtica y completa.
Tradicionalmente, la obtención de patrones PRPD se basaba en métodos eléctricos, utilizando transformadores de corriente de alta frecuencia (HFCT) o sensores de ultra alta frecuencia (UHF) para acoplar directamente los pulsos eléctricos de descarga. Estos métodos requieren contacto directo con el equipo o la instalación interna del sensor y son susceptibles a interferencias electromagnéticas. Entonces, ¿cómo pueden las cámaras acústicas —dispositivos "ópticos" sin contacto— detectar PRPD?
Cuando se produce una descarga parcial, no solo genera pulsos eléctricos, luz y subproductos químicos, sino que también causa rápida expansión y contracción del medio circundante (aire, aceite o material aislante), generando ondas acústicas Estas ondas acústicas contienen información de banda ancha rica, especialmente componentes de alta frecuencia y ultrasónicos. Las cámaras acústicas utilizan matrices de micrófonos MEMS de alta sensibilidad para capturar con precisión estas débiles señales ultrasónicas generada por descarga, a distancia y sin contacto.
Las cámaras acústicas no solo deben "escuchar" los sonidos, sino también saber exactamente cuándo ocurren esos sonidos dentro de la forma de onda de voltaje. Los sistemas avanzados de imágenes acústicas pueden:
Referencia de fase de extracción Obtenga información de fase de 0° a 360° mediante módulos de sincronización de fase de voltaje integrados o acoplando la señal de voltaje de frecuencia de red del equipo.

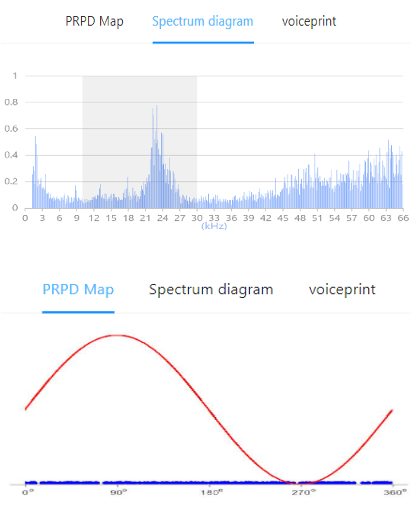

Correlacionar y graficar : Marque cada pulso ultrasónico capturado con su fase de voltaje correspondiente (φ) y registre la amplitud de su nivel de presión sonora (q, que representa la intensidad de descarga). Después de acumular suficientes puntos de datos a lo largo del tiempo, el sistema genera un "patrón acústico con resolución de fase" —idénticos en forma y valor diagnóstico a los patrones PRPD tradicionales
Las investigaciones han demostrado que bajo un voltaje de frecuencia de potencia de 50 Hz, los patrones PRPD generados por las cámaras acústicas son comparable a las medidas mediante métodos eléctricos tradicionales que cumplen con las normas IEC 60270. Esto significa que la imagen acústica proporciona un enfoque totalmente nuevo y sin contacto para obtener información de diagnóstico igualmente importante.

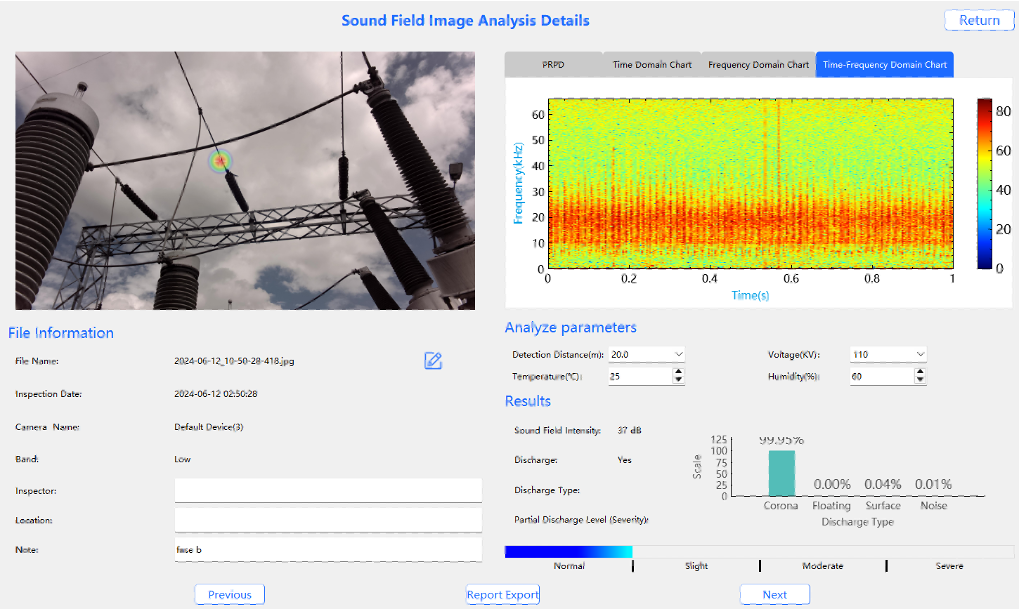

Las cámaras acústicas modernas van más allá al integrar algoritmos de IA. Construidas sobre modelos de aprendizaje profundo entrenados con enormes bibliotecas de firmas acústicas (por ejemplo, más de 5 millones de muestras), estos sistemas pueden:
Clasificación automática : Compare instantáneamente los patrones capturados con plantillas de fallas precargadas para determinar el tipo de descarga (corona, flotante, superficial, etc.).
Cuantificación de la gravedad : Evaluar la gravedad de la descarga y el riesgo potencial en función de los niveles de presión sonora y otros parámetros.
Filtrado de ruido inteligente : Eliminar eficazmente las interferencias ambientales para garantizar que la información PRPD extraída sea limpia y confiable.
El valor del PRPD como el "estándar de oro" para el diagnóstico de descargas parciales es indiscutible. Las cámaras acústicas, con sus ventajas únicas de Funcionamiento sin contacto, detección de largo alcance, visualización intuitiva e inteligencia artificial. han abierto una vía completamente nueva para obtener patrones PRPD.
Esta tecnología saca el análisis PRPD sofisticado de los laboratorios y más allá del dominio exclusivo de los especialistas expertos, transformándolo en un Herramienta de inspección cotidiana intuitiva, eficiente y accesible Ya sea montadas en perros robot para patrullas autónomas o utilizadas por ingenieros para realizar escaneos, las cámaras acústicas pueden "escuchar" instantáneamente las señales sutiles de problemas y traducirlas en patrones PRPD claros y prácticos, así como en conclusiones de diagnóstico.
Esto no es solo una innovación en los métodos de detección, sino que representa un salto adelante en la filosofía de mantenimiento de equipos eléctricos. Ya no nos limitamos a "ver" los equipos; realmente estamos empezando a... "entender" su lenguaje secreto y predecir su futuro. .
Serie de cámaras acústicas de HERTZINNO -incluido Serie HA3 El HZ-FA-36, con robot integrado, el HZ-FA-371T, de fusión acústico-térmica, y el HZ-ACM-20Ex, con certificación ATEX, ofrecen un potente análisis PRPD en tiempo real y capacidades de diagnóstico basadas en inteligencia artificial. Nos comprometemos a proporcionar una visión acústica de vanguardia a clientes de los sectores energético, petrolero e industrial en todo el mundo, garantizando la seguridad de cada kilovatio-hora de transmisión de energía.
